Уникальный ультразвуковой расходомер US800 !

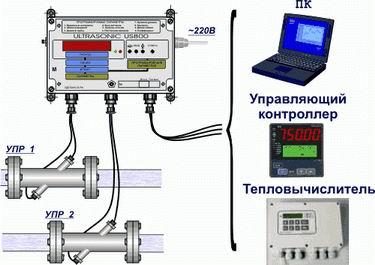

Расходомер-счетчик жидкости ультразвуковой ULTRASONIC US-800 функционально состоит из ЭЛЕКТРОННОГО БЛОКА (ЭБ) и УЛЬТРАЗВУКОВОГО ПРЕОБРАЗОВАТЕЛЯ РАСХОДА (УПР) соединяемых высокочастотным КАБЕЛЕМ длиной до 500 метров.

US800 может передавать информацию об измеренных расходах и объемах внешним устройствам в виде:
-унифицированных сигналов силы постоянного тока
(на управляющий контроллер);
-частотно/импульсных сигналов (на тепловычислитель);
-цифровых сигналов стандарта RS-485
(на ПК, в локальную сеть).

Относительная погрешность US-800, %
Диаметр первичного преобразователя, мм Диапазон расхода** Относительная погрешность расхода и объема по индикатору и частотному выходу, %
15-150 Qmin - QР ±2,0
15-150 QP – Qmax ±1,0
200-1800 Qmin - QР ±2,0
200-1800 QP – Qmax ±1,0
** Qmin – минимальный расход; QP – переходный расход; Qmax – максимальный расход


Технические характеристики US-800
Температура жидкости, °С -40…+150
(спец.до +200)
Давление жидкости в трубопроводе, МПа 0,1…1,6
(спец.до 10)
Длина соединительных кабелей, м. 0…500
(спец.до 2000)
Полный средний срок службы, лет 25
Межповерочный интервал, год 2
Напряжение питания прибора, В 187…242
Габариты электронного блока, не более мм (масса, кг) 200х150х130 (1.2)
Длина прямолинейных участков
(Ду-15-25 мм) 		до ПП - 00 /
после 00
Длина прямолинейных участков
(Ду-32-200 мм)		 до ПП -15 /
после 5
Длина прямолинейных участков (двухлучевое исполнение)
(Ду-250-1000 мм)		 до ПП -5 /
после 3





ЦЕНЫ на ультразвуковые расходомеры US-800
действителен с августа 2005 г, все цены в рублях с НДС.

Все электронный блоки с частотным/импульсным выходом первично поверенные без соединительного кабеля (по заказу до 500 м).
US-800 одноканальный с врезкой в трубопровод (250-1800 мм) 10660
US-800 одноканальный c УЗ датчиками и муфтовым УПР 15-25 мм 12660
US-800 одноканальный c УЗ датчиками и фланцевым УПР 32-40 мм 12660
US-800 одноканальный c УЗ датчиками и фланцевым УПР 50 мм 13410
US-800 одноканальный c УЗ датчиками и фланцевым УПР 65 мм 15120
US-800 одноканальный c УЗ датчиками и фланцевым УПР 80 мм 15120
US-800 одноканальный c УЗ датчиками и фланцевым УПР 100 мм 16280
US-800 одноканальный c УЗ датчиками и фланцевым УПР 150 мм 20580
US-800 одноканальный c УЗ датчиками и фланцевым УПР 200 мм 25610
US-800 одноканальный c УЗ датчиками и фланцевым УПР 250 мм 29650
US-800 одноканальный c УЗ датчиками и фланцевым УПР 300 мм 33120
US-800 двухканальный с врезкой в трубопровод (250-1800 мм) 17030
US-800 двухканальный c УЗ датчиками и муфтовымм УПР 15-25 мм 21030
US-800 двухканальный c УЗ датчиками и фланцевыми УПР 32-40 мм 21030
US-800 двухканальный c УЗ датчиками и фланцевыми УПР 50 мм 22520
US-800 двухканальный c УЗ датчиками и фланцевыми УПР 65 мм 25940
US-800 двухканальный c УЗ датчиками и фланцевыми УПР 80 мм 25940
US-800 двухканальный c УЗ датчиками и фланцевыми УПР 100 мм 28280
US-800 двухканальный c УЗ датчиками и фланцевыми УПР 150 мм 36870
US-800 двухканальный c УЗ датчиками и фланцевыми УПР 200 мм 46930
US-800 двухканальный c УЗ датчиками и фланцевыми УПР 250 мм 55010
US-800 двухканальный c УЗ датчиками и фланцевыми УПР 300 мм 61950
Кабель РК-50, 1 м х 2 13
Опция токовый выход
(0-5, 0-20, 4-20 мА)		 875
Опция Архив (час-сут-мес) 1820
Опция интерфейс RS-485 1820
Конвертер RS-485/RS-232 3900
С УЗ- датчиками на Т макс +200 С +2730
Тепловычислители ВТД, ВКТ, Карат, Эльф, СПТ и др. * в зависимости от конфигурации

Стоимость прибора расчитывается суммированием стоимости:
-US-800 с УПР (на Ду 15-200 мм) и комплектом УЗ-датчиков
либо US-800 с врезкой в трубопровод (на Ду 250-1800 мм),
-соединительного кабеля необходимой длины (до 500 м),
-дополнительных опций электронного блока.


Основные преимущества и особенности
ультразвукового расходомера US-800:


  • Ультразвуковые расходомеры-счетчики жидкостей US-800 применяются для измерения и коммерческого учета расхода и объема горячей и холодной воды в системах отопления и водоснабжения, a также других жидкостей, протекающих под напором в трубопроводе диаметром от 15 до 1800 мм, включая сточные воды, агрессивные жидкости и химотходы.
    Мощный сигнал зондирующих импульсов позволяет работать ультразвуковому расходомеру US800 и на нефтепродуктах (мазут,масла,диз.топливо и др.).

  • Единственный прибор из выпускаемых в России в стандартной комплектации имеющий гальваническую развязку (и цепи искрозащиты по заказу) первичного преобразователя (трубы) от электронного блока, что обеспечивает высокую помехозащищенность и безопасность в любых, даже самых тяжелых условиях эксплуатации.
    Каналы измерения расхода также развязаны гальванически, что исключает их взаимовлияние (такое явление наблюдается у двухканальных приборов с мультиплексированием).
    Успешный 4-х годичный опыт эксплуатации показал устойчивость прибора даже при ударе молнии в трубопровод, не говоря уже о сварочных работах.

  • Программное обеспечение отфильтровывает показания, что дает возможность использовать ультразвуковые расходомеры-счетчики жидкостей US-800 и на сточных водах.

  • Встроенная функция ультразвуковой самоочистки пьезоэлектрических преобразователей, что позволяет измерять коллоидные растворы и взвеси.

  • Интеллектуальная система самодиагностики постоянно следит за работоспособностью расходомера US800 и достоверностью получаемых результатов, отфильтровывает помехи, что позволяет работать на смесях содержащими растворенный газ (не более 1 %).

  • Использование ультразвукового расходомера-счетчика жидкостей US-800 в качестве датчика расхода со всеми отечественными и некоторыми зарубежными тепловычислителями.
    US-800 cертифицирован с наиболее популярными тепловычислителями (тепловычислитель ВКТ, тепловычислитель Карат, тепловычислитель ВТД, тепловычислитель СПТ, тепловычислитель НС-200 и др).

  • В стандартном исполнении прибор имеет частотный выход с диапазоном частот 0…1000 Гц или импульсный выход с программируемым весом импульса

  • По желанию заказчика устанавливаются:
    - аналоговый (токовый) выход 0…5, 0…20, 4…20 мА (при необходимости диапазон программируется заказчиком).
    - интерфейс RS485 для работы в сети (последовательный протокол совместимый с ADAM-4000 и I-7000).
    - архивирование значений расходов и объемов – часовых (за 120 суток), суточных (за 120 суток) и месячных (за 192 месяца).
    - взрывозащищенное или кислостойкое исполнение пьезоэлектрических преобразователей.
    - одно- и двухканальное исполнение, двухлучевое исполнение (1 канал с высокой точностью 0,5 % и надежностью, длина прямолинейных участков 5 Ду до и 3 Ду после).

  • На трубы условным диаметром от 15 до 200 мм поставляются готовые измерительные участки из нержавеющей стали (высококачественная AISI 304 (12Х18Н10Т) зарубежного производства) с уже установленными датчиками (по спецзаказу изготавливаются измерительные участки от 250 до 1000 мм - однолучевые и двухлучевые из черной стали со спецпокрытием) и от 200 до 1800 мм - поставляются комплекты для врезки в трубопровод.
    Возможно кислотостойкое исполнение (молибденовая сталь (10Х17Н28М2Т), хастелой (06ХН28МДТ) и т.д.)

  • Сетевой фильтр, защищающий от помех в питающем напряжении, автоматическая защита от перенапряжения, перегрева.

  • Расходомер-счетчик US800 оснащен большим информативным сегментным (светодиодным) индикатором, на который выводятся расход (м3/ч), объем (м3) и время безотказной работы прибора (ч).

  • Привлекательный внешний вид; современный корпус электронного блока с защитой от внешних воздействий
    IP 65     (датчики защита IP 67 ).
    Надежные военные разъемы 2РМТ18.

  • Энергонезависимая память не содержит гальванических источников питания и, как следствие, US800 не требует обслуживания на весь срок эксплуатации (более 25 лет).

  • Поверка US800 на месте эксплуатации осуществляется без демонтажа первичных преобразователей по беспроливной методике, утвержденной Госстандартом РФ.
